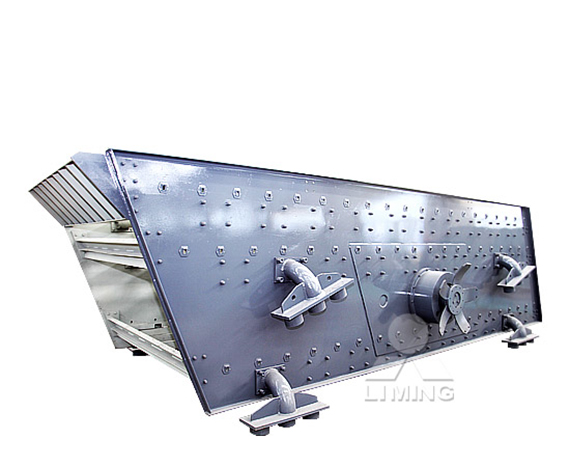

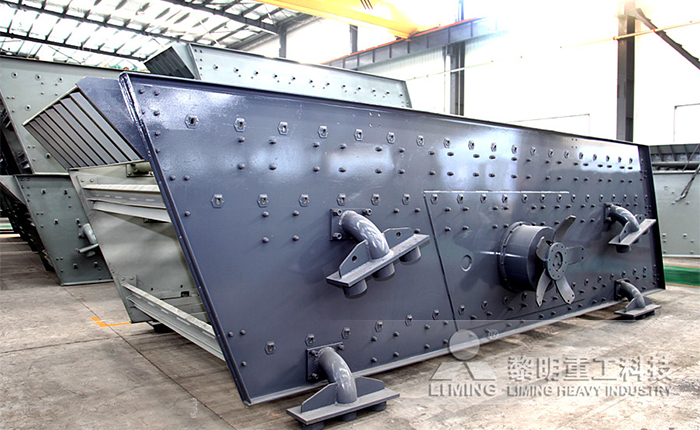

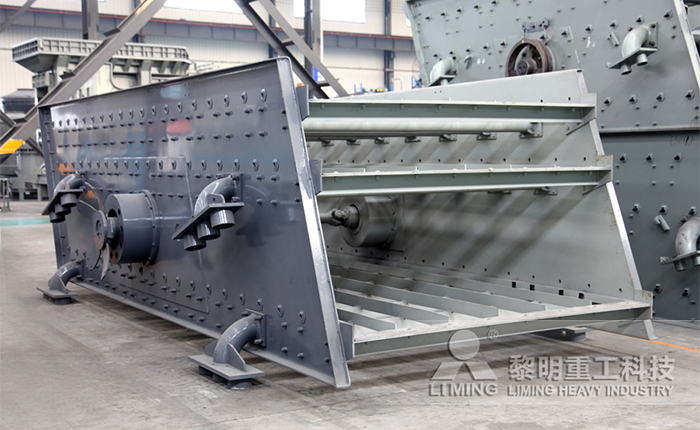

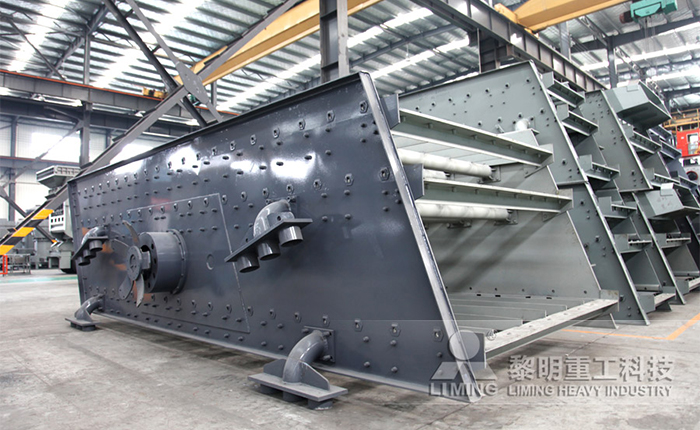

YKN系列振动筛

YKN系列圆振动筛是在二十多年振动筛设计经验基础上，结合国际的振动筛制造技术开发成功的高强度大激振力的圆振动筛。适用于处理含水分不大于5%、块度大、散密度大的各种矿石、岩石等，主要用于建材、矿山、化工、水泥等工业部门的筛分作业。

1.结构优化 运用有限元分析技术对筛框进行优化计算；侧板采用整体折弯件，不易产生焊接裂纹；激振器通过调整副偏心块的数量，便可以满足不同激振力要求，适应不同振幅的要求。

2.维修方便 该系列振动筛采用同步齿形带结构，与齿轮同步器相比，重量轻，维修方便；激振器采用外置式块偏心结构，比轴偏心振动器装拆方便，维修更容易；激振器之间用万向节联接，安装更换灵活。

3.运行稳定 电机与激振器联接采用挠性联轴器，使力矩的传动没有轴向力的传递，从而运行更加稳定。

YKN系列振动筛主要由电机传动部，中间轴部件，挠性联轴器，激振器组件，筛框组件等部分组成。

YKN系列振动筛采用偏心块作激振源来带动筛体作圆振动，其工作原理是：筛框通过弹性支撑在底座（或基础）上，偏心块件安装在轴上，轴通过轴承和轴承座安装在筛框的侧板上，主轴旋转时带动偏心块旋转，偏心块产生的惯性力迫使筛框产生振动。随着电动机连续运行，筛机作近似圆轨迹运动，实现筛分作业。
