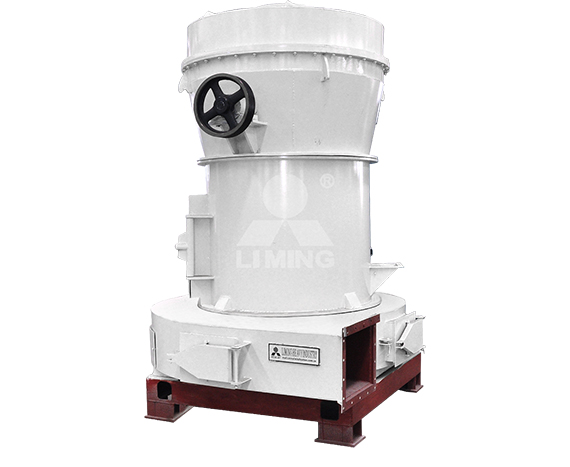

雷蒙磨粉机（R摆式磨粉机）

雷蒙磨广泛应用于冶金、建材、化工、矿山等领域内矿产品物料的粉磨加工，适宜加工莫氏硬度7级以下，湿度6%以下的各种非易燃易爆物料，成品细度在613μm~44μm之间，通过分析机和风机的共同作用，可满足不同用户的使用要求。

1.系统性强，通筛率高 整机为立体结构，占地面积小，系统性强，从原材料的粗加工到输送到制粉和包装，可自成一个立的生产体系。成品粉细度均匀，通筛率高达99%。

2.传动平稳，耐磨性高 机传动装置采用密闭齿轮箱和带轮，传动平稳，运行可靠。核心部件采用高性能的耐磨材料，耐磨性能高，节约成本。

3.易于控制，维护方便 采用集中控制的电气系统，车间基本可实现无人作业。采用电磁振动给料机给料，连续均匀，易于调节，省油省电，维护方便。

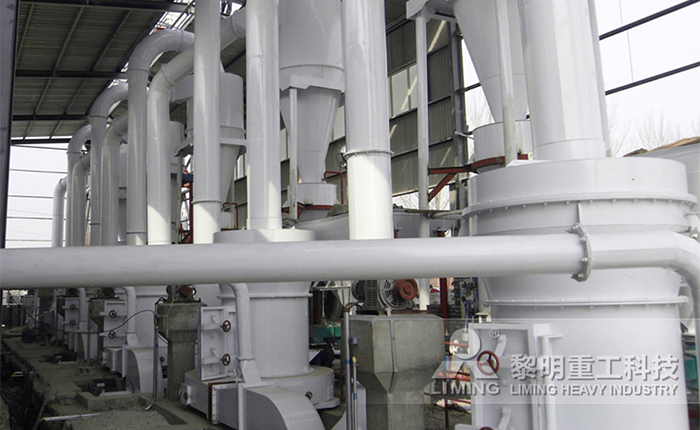

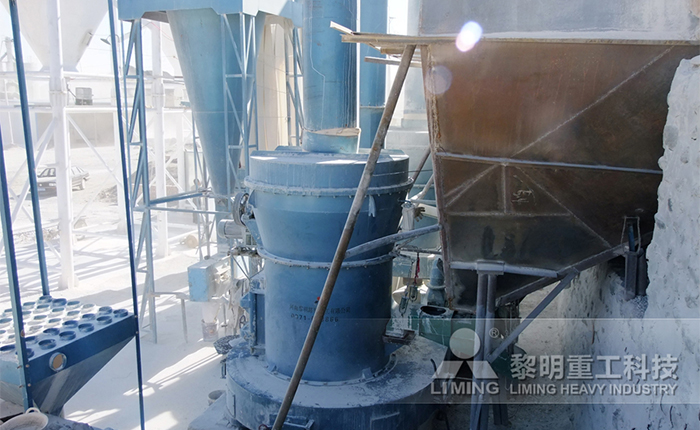

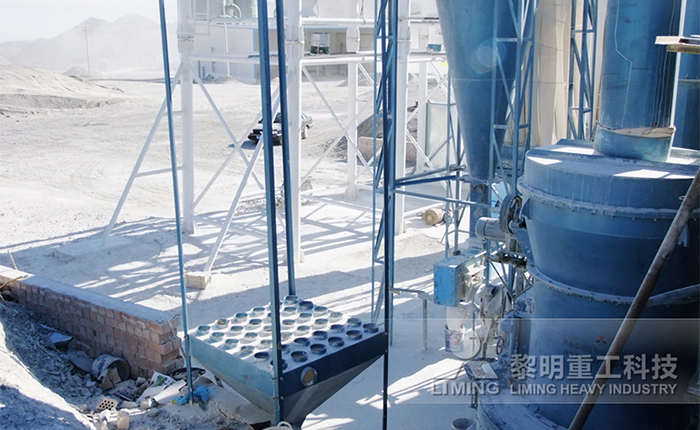

雷蒙磨粉机整套结构是由主机、分析机、管道装置、鼓风机、成品旋风分离器、颚式破碎机、畚斗提升机、电磁振动给料机、电控电机等组成。其中雷蒙磨主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳及电机组成。

工作时，将需要粉碎的物料从机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。
