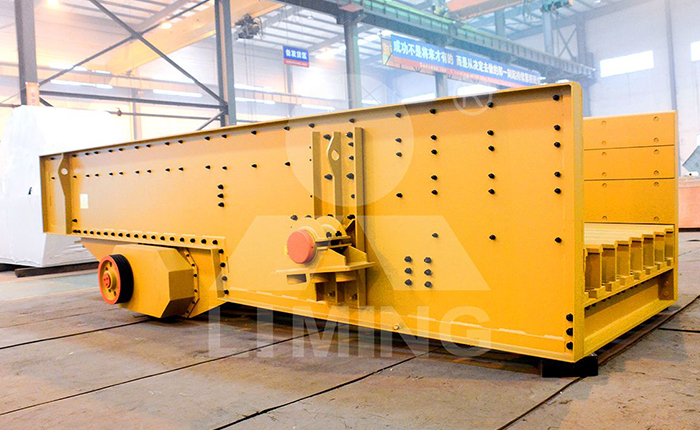

F5X系列振动给料机

F5X系列振动给料机为超重型工况设计，振动强度在传统GZD、GZZ及TSW给料机基础上增大30%以上，拥有高达4.5G的振动强度及异常坚固的槽体结构，其处理量达1600TPH，处理量提升30%以上，给料粒度达1.5m，标准料仓容积为25~4立方米，承受80立方米料仓的仓压，可满足大仓压、高负荷、大冲击等恶劣的初段给料工况。该给料机安装高度较低，布置空间小，适用于向初级颚式破碎机、初级反击破碎机和初级锤式破碎机等连续给料。

1.超重型槽体结构 采用大型矩形管横纵布置的超重型框架结构，坚固的槽体结构，能承受大仓压、大冲击负荷、高强度的机体，能够满足粗段给料工况。

2.高振动强度 大处理量 对标国际技术，采用的设计理念和制造工艺，振动强度高达4.5g，比传统振动给料机高30%以上，在同规格情况下，比传统振动给料机处理量更大。

3.FV超能振动器：、可靠、便捷 为满足更高的性能和重载、频繁启停、变频等恶劣应用条件，F5X全配置FV超能振动器心脏，运行可靠、维护便捷、零部件的互换性、通用性程度非常高，润滑维护时间可达1500小时。

4.丰富的棒条配置，的预筛功能 采用NM耐磨钢及普通钢组合焊接的棒条结构，不仅寿命长，筛分效率高，安装调整也非常便捷；为满足不同应用下的预筛分要求，F5X在棒条及格筛设置方面提供全盲板（F5X**45M机型）、一段棒条（F5X**45机型）、两段棒条（F5X**60机型）和两段棒条附加下挂筛层（F5X**60S机型）四种配置作为选择。

5.销柱式支撑设计 销柱式支撑设计，变换安装倾角非常方便；与传统的金属弹簧相比，复合弹簧不仅能提供更大的承载力，更有寿命长、运行平稳、噪声低、对地基冲击力小等优点。

6.高强度扭剪螺栓连接 采用20#槽体框架与侧板之间的连接全部采用钢结构用扭剪型高强度螺栓（抗拉应力为900Mpa）比用环槽铆钉（抗拉应力为300Mpa）联接强度高，易更换，同时避免了因铆接不当而将联接螺栓孔挤出微裂纹的现象；侧板上无任何形式的焊点，避免焊接应力造成的开裂隐患。

7.标配转轴式电机减震器 采用进口转轴式电机减震器，使得电机运行平稳，可靠，在保障V带张紧运行的同时，电机的寿命也得到保障。转轴内置橡胶芯棒，长达六年免维护；模块化的设计使得用户的备件种类减少，通用化程度更高，同时维护点也非常少。

F5X系列振动给料机主要由前支座、槽体、激振器、后支座、防护罩、电机、电机减震器等部件组成。

F5X系列振动给料机采用电机来驱动位于激振装置内的偏心轴。该轴通过齿轮同与之互相并列的另一根轴相连接。当这两根轴转动时，就产生了激振力。轴的这种设置方式，使得所产生的冲程将物料从给料端缓慢地推至排料端。与此同时，对物料进行筛分，使其粒度更加均匀。

通过改变激振装置的速度，可以对振动给料机的给料能力进行调节。如有必要，也可以通过改变冲程的角度(采用改变齿轮相位的方法)来调节其生产能力。
